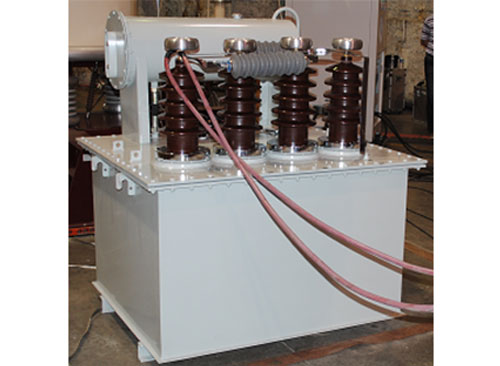

变压器绕组变形测试仪是应用频率响应分析技术对变压器在不用放油吊罩的情况下变压器遭受短路冲击，突发事故或碰撞，绕组受到辐向力，轴向力和周向力（或扭矩的作用），变压器绕组是否会发生相应的辐向位移，轴向位移和扭曲（或绕组转动），以及包括断股、匝间短路引线位移和静电板引线断开等进行诊断是正常(或无明显变形)、中度变形或严重变形方便快捷的专用仪器。通过变形试验，由于能及时发现发生了绕组变形的变压器，从而避免了再次投运河可能等事的损坏事故养活了检修的盲目性，节省大量的人力、物力、缩短停电时间。冲击电流
◆主要特点
使用目前最为流行的扫频法进行测量
本仪器可以对6kV以上的变压器进行测量
现场接线简单（只需两根线夹）、使用方便
测量数据稳定、抗干扰能力强
测量时间短：＜60秒/单相
对变压器不用进行吊罩、折装的情况下就可以进行测试
技术参数
扫描方式：采用线形分布的扫频测量方式
扫频测量频点：1k~2MHz(可选)，测量点数1000点
扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%
信号输出为标准正弦波，幅度软件自动调节幅度±10V，输出阻抗为50Ω
采集通道，采集激励信号，采集响应信号（用于计算传递函数）
激励通道测量为固定量程：±10V；量程自动调节，输入信号为±25V
测量动态范围宽：-100dB~20Db
采集通道输入阻抗：1MΩ 量化精度：12位
采集通道静态误差：0.5%
通道存储容量：64k样点
每通道采样率 ：20Msps
扫频测量范围：1k~2MHz
符合国家电力行业标准：DL/T911-2004
工作环境：温度：-20℃～50℃ 湿度：＜90%RH
工作电源：AC220V±10%（50±1）Hz
外形尺寸：300×300×170mm3 重量：3kg
